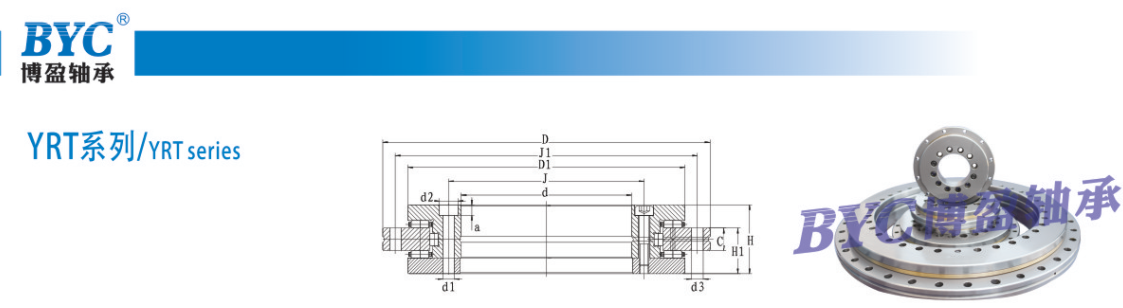

1.產品特點

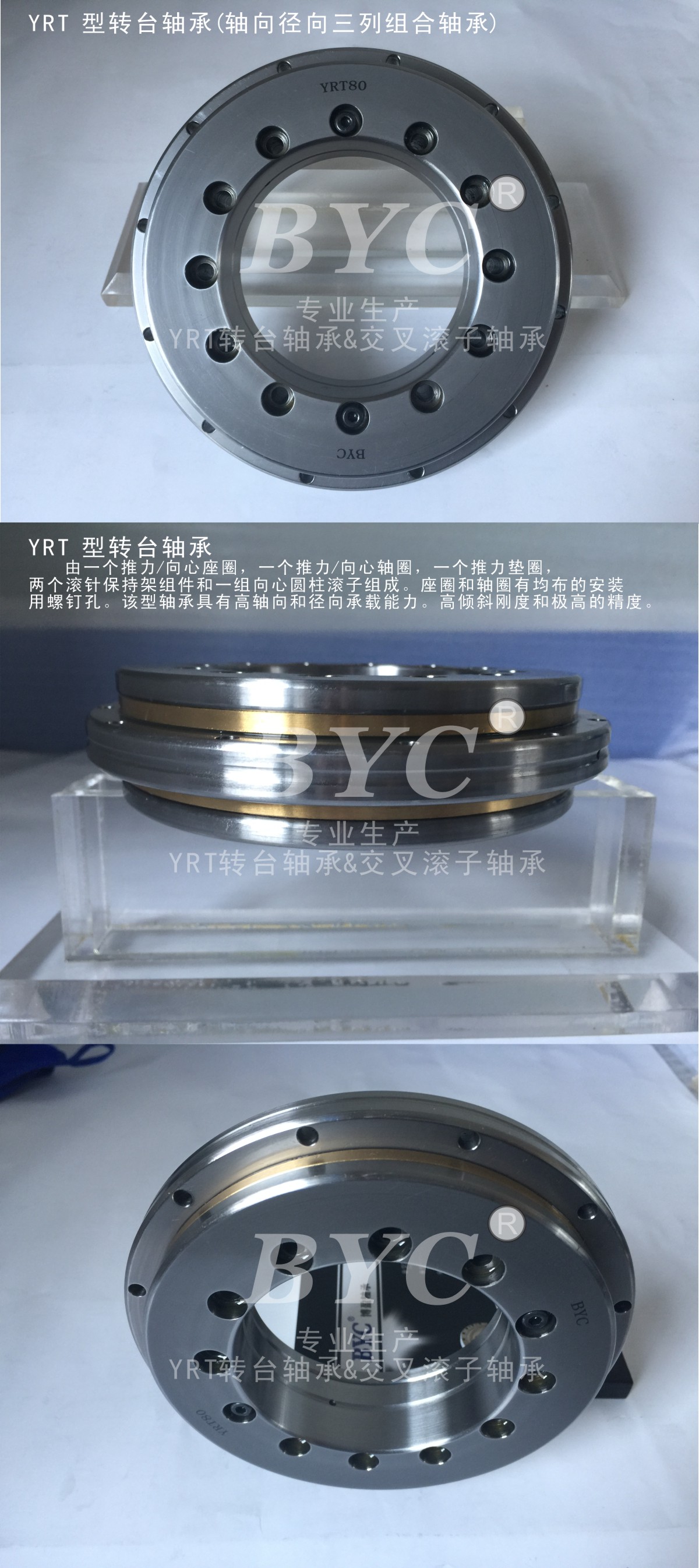

   蕾丝视频APP污 由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用於回轉工作台，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控製安裝螺釘的扭緊力矩。

2.係列型號

點擊以下鏈接查看詳細參數

YRT50（YRTC50-XL）  YRT80(YRT80-TN)(YRT80-TV)  YRT100(YRTC100-XL)

YRT120(YRTC120-XL)  YRT150(YRTC150-XL)  YRT180(YRTC180-XL)

YRT200(YRTC200-XL)  YRT260(YRTC260-XL)  YRT325(YRTC325-XL)

YRT395(YRTC395-XL)  YRT460(YRTC460-XL)  YRT580(YRTC580-XL)

YRT650(YRTC650-XL)  YRT850(YRTC850-XL)  YRT950(YRTC950-XL)

YRT1030(YRTC1030-XL)  YRT1200(YRTC1200-XL)

3.應用領域

數控機床-數控轉台-數控立車-精密回轉台-檢測儀器-精密設備

4.圖紙下載

蕾丝视频APP污三維模型下載|三維轉台設計資料|BYC***資料提供|

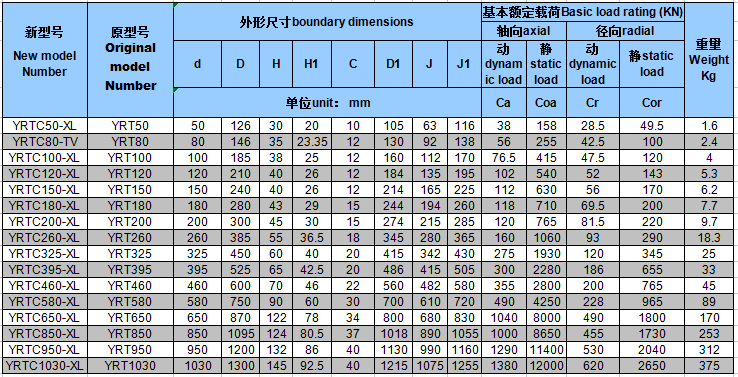

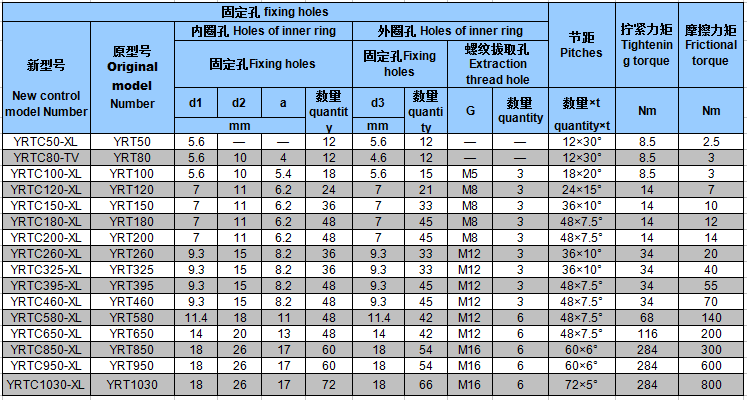

5.參數表

6.安裝說明

設計與安裝

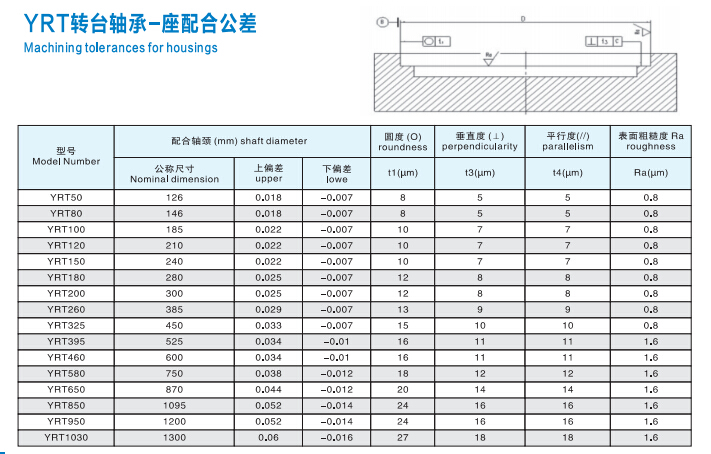

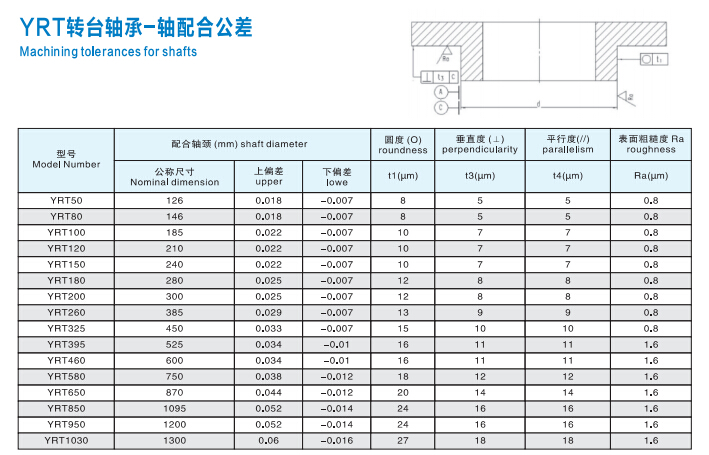

l 對配合結構的要求見-圖一

運輸時固定螺釘保護軸承零件，為了較易定心安裝，安裝時固定螺釘可以鬆開，安裝後固定螺釘應再擰緊或者***好用定位螺釘替換固定螺釘。

l 有或無附加支撐環都可安裝L-截麵環2

a) 無支撐環的，軸承代號YRT

b) 用 L-截麵環支撐環的，軸承代號YRT…VSP, L-截麵環的整個表麵都必須得到支撐。

l 裝配力隻能通過被安裝的軸承套圈進行傳遞，絕不能通過滾動體傳遞。

l 定位螺釘應用扭力扳手以呈十字交叉的形式來擰緊見-圖二。

l 安裝和拆卸式不要分開或交換軸承零件。

l 啟動摩擦力矩是尺寸表中所列軸承摩擦力矩的3~3.5倍。

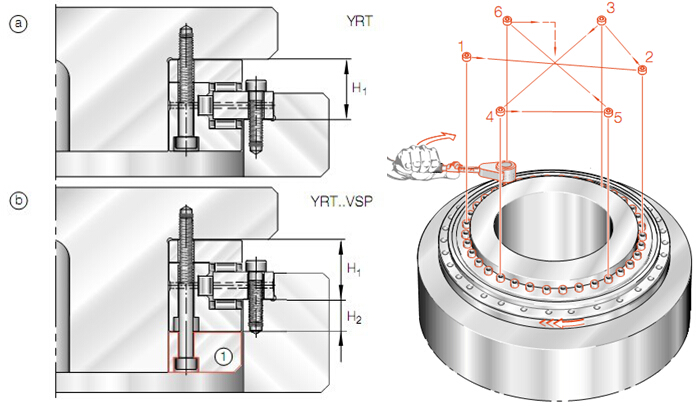

                              圖一                              圖二

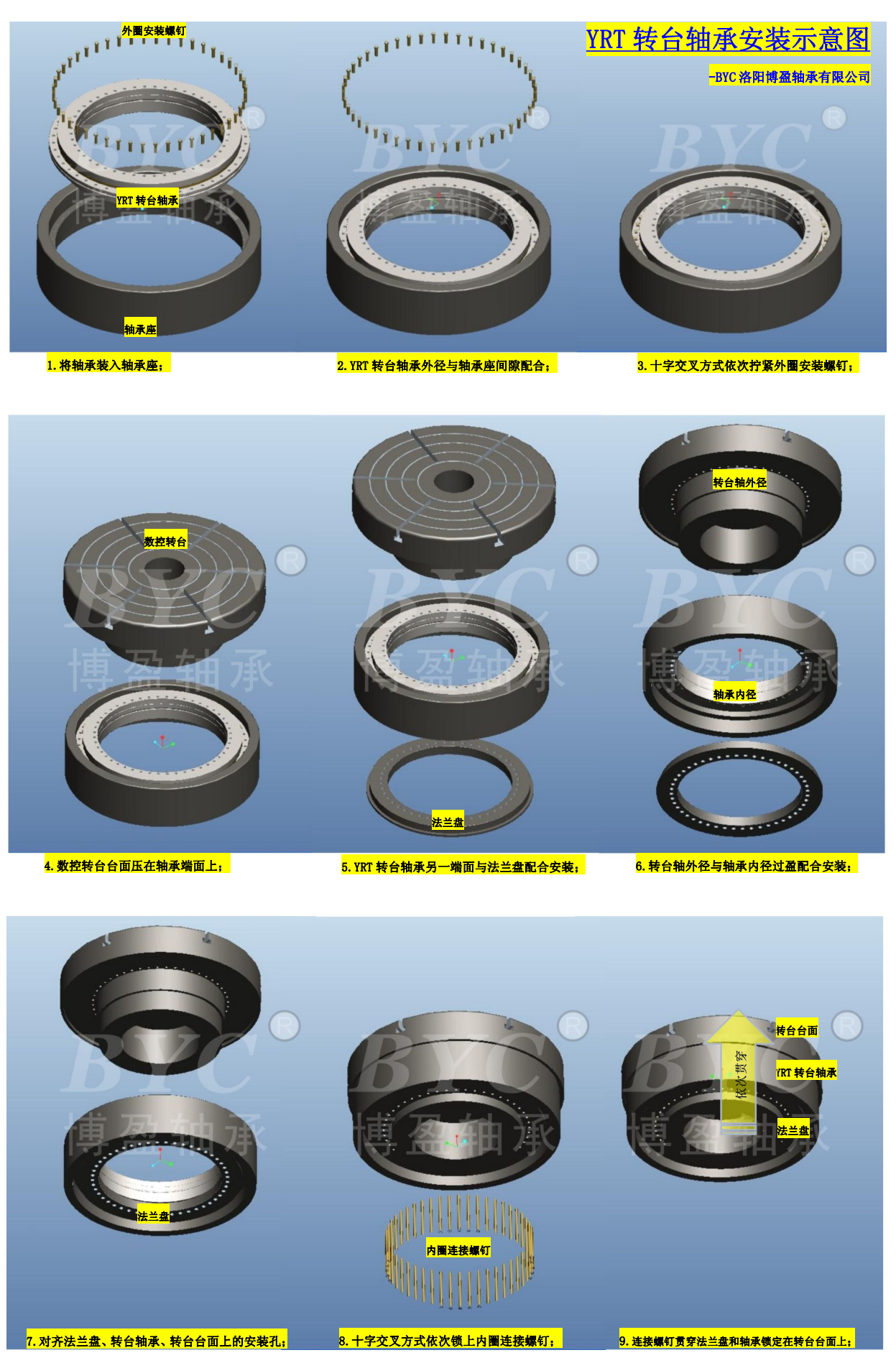

7.安裝實例
